疑难解答

LCD对比度调整及温度补偿

何为LCD对比度,即液晶显示器的对比度是显示器的亮区域与暗区域的比率。 当环境温度升高或降低时,对比度会发生变化。 对于大多数应用,在“正常”温度范围0°C至+ 50°C范围内,这种对比度变化是可以容忍的。 大多数瑞祥微 LCD模块都提供扩展的温度范围选项,使显示屏可以在-20°C至+ 70°C的温度范围内运行。 通常,在如此宽的温度范围内,对比度变化是不能忽视的,这意味着应根据环境温度的变化来调节对比度电压。

液晶显示屏对比度调整

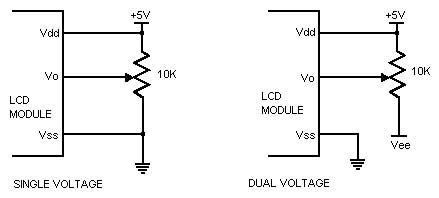

在产品开发期间,将电位器连接到LCD的电源轨,电位器的头连接到VO,调节pot以获得最佳LCD外观。现在你可以将电位计留在那里或者用一对合适的电阻器代替它。瑞祥微生产的所有模块均已在室温下预设了最佳对比度。

对比度调整与温度补偿

液晶流体的性质,对比度,电压,温度间的关系决定了可能需要对LCD驱动电压进行补偿。特别是在显示器的工作温度范围较宽的情况下。

补偿LCD驱动电压的方法有很多种,例如用户手动调节,或者产品微处理器根据环境温度的测量值向LCD提供适当的电压。这些方法既不实用也不经济。

一种常见的温度补偿方法是提供如下所示的电路,以自动调节驱动电压。

RTH的热敏电阻应该紧贴LCD模块以检测环境温度。电阻器R1进行调整以选择合适的初始电压(或者可以使用两个固定的分压电阻器)。R2用作最小偏置电阻。

瑞祥微的许多LCD模块都具有内置的PWM功能,用户可以根据需要轻松调整LCD的对比度。
