定制流程

定制液晶屏

客户须知

1.定制液晶屏玻璃尺寸

1.尺寸

经济尺寸,LCD是从大玻璃上切割而得的,而大玻璃的尺寸是固定的。若能充分利用大玻璃的尺寸,则可以以较低的成本获得较大的LCDLCD的经济尺寸就是将大玻璃能够分成整数个LCD的尺寸。

2.厚度

1.1mm

一般用途。如电子记事薄,视听产品,家用电器,工业/医用仪器,通讯产品,以及手表,计算器,游戏机等电子消费产品。

0.7mm

用于传呼机移动电话游戏机等

0.55mm

多用于手表,移动电话

0.4mm

用于手表,传呼机等对厚度要求比较严格的场合

注:玻璃厚度不同,价格也不同。一般来讲,玻璃越薄,价格越贵。

2.定制液晶屏的连接方式

可以用几种方法将LCDPCB(印刷线路板)连接。用户应当结合产品的应用场合,性能要求,加工条件等,选择合适的连接方式。

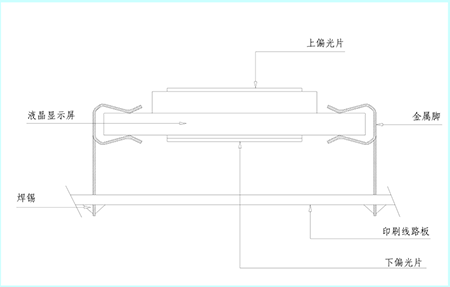

1.金属脚连接



特点

金属脚可直接焊接在PCB(印制线路板)上

连接可靠

脚间距受限制

适用于音响产品,电表等

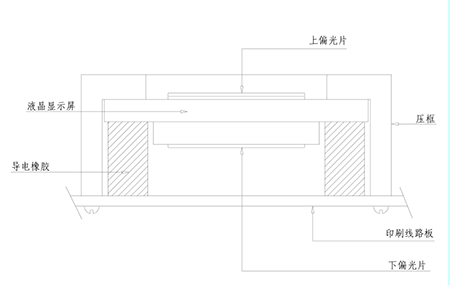

2.导电橡胶连接(斑马条)



特点

成本较低,组装方便

是较多采用的连接方式

适用于手表,游戏机,时钟,电话等

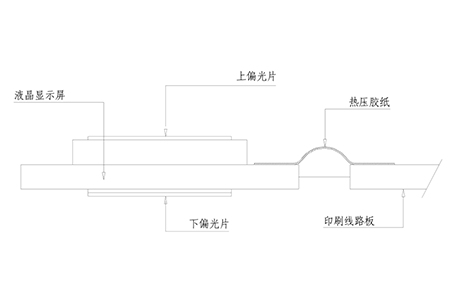

3.热封连接(斑马纸)



特点

柔软性连接

组装不方便

用于薄型产品的连接。如计算器、寻呼机、电子记事薄等

3.选择定制屏的显示方式

TN.HTN.STN.FSTN 对比

项目

TN LCD

HTN LCD

STN LCD

FSTN LCD

名称

扭曲向列型

高扭曲向列型

超扭曲向列型

格式化扭曲向列型

液晶分子扭曲角度

90°

110°

210°255°

210°255°

对比度

可接受

占空比

静态~1/16

1/81/16

1/16~更高

1/64~更高

显示(ON/OFF

正显

/

/

/黄绿 蓝紫/

/

负显

/

/

/

/

价格

最低

应用

计算器、时钟等

计算器、时钟等

传呼机、记事本等

手提式电脑等

TN(扭曲向列型)

在在TN型的LCD中,向列型液晶分子被夹在两块透明玻璃之间。在上下两片玻璃上液晶分子的取向偏转中,向列型液晶分子被夹在两块透明玻璃之间。在上下两片玻璃上液晶分子的取向偏转90°。在上下玻璃的外侧贴偏光片。此种类型LCD的显示特点是对比度高。动态驱动性能佳。功耗低,驱动电压低。因而是一种通常采用的的显示特点是对比度高。动态驱动性能佳。功耗低,驱动电压低。因而是一种通常采用的LCD

HTN(高扭曲向列型)

由于显示能力所限,TN型的LCD在大容量显示时无法得到较好的对比度。于是,液晶分子的扭曲角度从在大容量显示时无法得到较好的对比度。于是,液晶分子的扭曲角度从90°被改为110°.我们把这种类型的LCD叫做HTN(高级扭曲向列型)。HTN型的LCDTNLCD动态驱动性能优良,可用于DUTY1/8∽1/16驱动性能优良。

STN(超扭曲向列型)

由于显示能力所限,TN型的LCD在大容量显示时无法得到较好的对比度。于是,液晶分子的扭曲角度从在大容量显示时无法得到较好的对比度。于是,液晶分子的扭曲角度从90°被改为210°~255°.我们把这种类型的LCD叫做STN(超级扭曲向列型)。STN型的LCDTNLCD动态驱动性能优良,可用于大型显示。如640X480象素(点)等等

FSTN(格式化超扭曲向列型)

STN用于大型显示时,会出现色彩问题。FSTNLCD则可以实现黑白显示,并具有更好的对比度

正显与负显

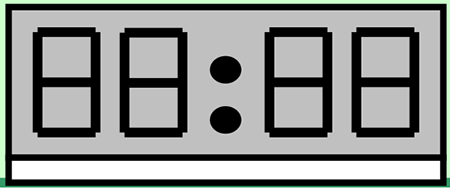

正显:白底黑字(浅底深字)

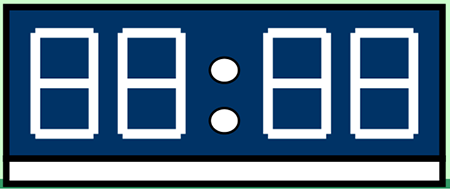

负显:黑底白字(深底浅字)



4液晶屏定制的视角选择

若从某一特定角度观察LCDLCD会获得最佳对比度。该角度是在生产中确定的。这就叫做LCD的视角(VIEWANGLE)。类似于从钟表的不同时间朝钟表中心观察,因此定义了两种视角。

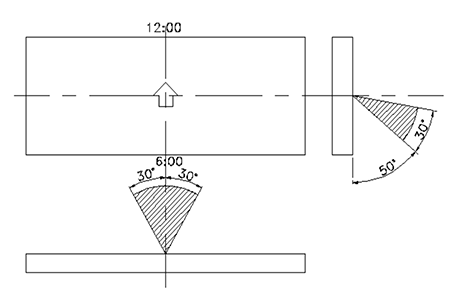

6点钟(TN LCD

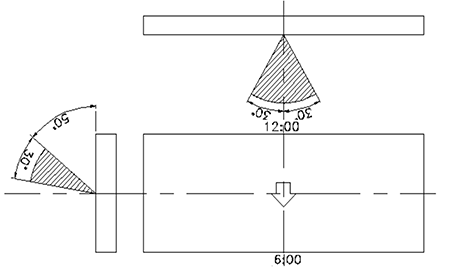

12点钟(TN LCD

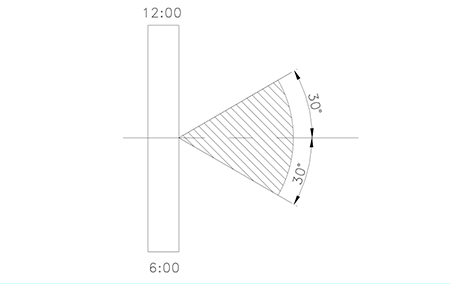

STN LCD的视角

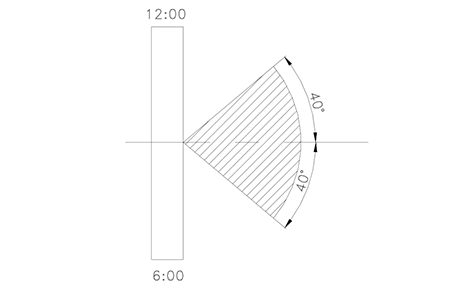

FSTN LCD的视角



注:对占空比(DUTY)为1/8或更高的TN LCD,视角小一些。

5选择偏光片

根据所用的反射片的不同,LCD可以是反射型、半透型或透射型。反射型的LCD只可反射从前面进入的光线。透射型的LCD不反射光线,但允许从后面来的光线通过。半透型的LCD反射从前面进入的光线并允许从后面来的光线通过。

显示类型

正显/负显

点亮/非点亮部分颜色

是否需要背光

特点

反射型

正显

/

不需要

在黑暗处不可见

半透型

正显,负显

/白,白/

需要(在必要时点亮)

在亮出使用可关掉背光

透射型

正显,负显

/白,白/

需要(总是点亮)

使用时背光常亮

6驱动与特性

LCD的驱动

将驱动电压加在LCD的段电极与公共电极之间。为了延长液晶的寿命,采用交流电压(AC),而不使用直流电压(DC)。

LCD可以是静态或动态驱动。静态驱动的特点是对比度高,显示均匀,响应速度快,易于控制。但是,由于每一段都是单独驱动,所以电极数目较多。因此,通常均采用动态驱动。

LCD驱动波形可以从三个方面描述;

LCD的驱动电压(VLCD

LCD的驱动电压为加在点亮部分的段电压与公共电压之差(峰-峰值)。

占空比(Duty

为减少LCD上的电极数目,采用多路驱动,LCD的电压是交流波形,LCD的占空比Duty即为高出点亮的阀值电压的部分在一个周期中所占的比率。

偏压比(Bias

LCD的驱动波形由几级电平组成,为防止对比度不均匀,在不点亮象素对应的电极上仍加有一定电压,这对降低点亮象素产生的交叉干扰和防止对比度不均匀很重要。LCD中非点亮象素(非选点)的电压有效值与点亮象素(选择点)电压有效值之比(1/n)称为偏压比。

在订制液晶显示屏时,选择的驱动电压、占空比与偏压比应当与驱动器配合。

LCD的特性

根据客户产品的应用场合及性能要求的不同,应选择合适的可靠性等级,有三种类型的可靠性等级。分别为标准可靠性等级(STD)、高可靠性等级(HQ)和超高可靠性等级(SHQ),一般来讲,可靠性等级越高,显示性能越好。

7彩色液晶屏定制

可以用多种方法实现彩色显示,应根据产品的实际应用选择适宜的彩色显示方法。下面介绍了四种彩色显示类型。

彩色印刷

外部印刷

[原理]:直接在玻璃上用彩色颜料印刷

[特点]

·可以利用外部印刷强调特别图案或某部分字符

·可以在TNHTNSTNFSTN LCD上实现

·实施方法简单易行、经济,是通常采用实现彩色的方法

·通常在下玻璃外侧做外部印刷

内部印刷

[原理]:在液晶盒内部采用照相平板印刷法印刷彩色颜料

[特点]

·印刷精度高(±0.05mm

·适用于TN LCD

·有四种颜色供选择:红、绿、蓝、黑

·可以实现不同灰度

·应用于音响、视频、图象设备、汽车仪表、高档玩具等
